Raspberry Pi Hardware Projekte


Digitale Eingangsschaltung und Relais Ausgangsschaltung fuer den raspberry Pi

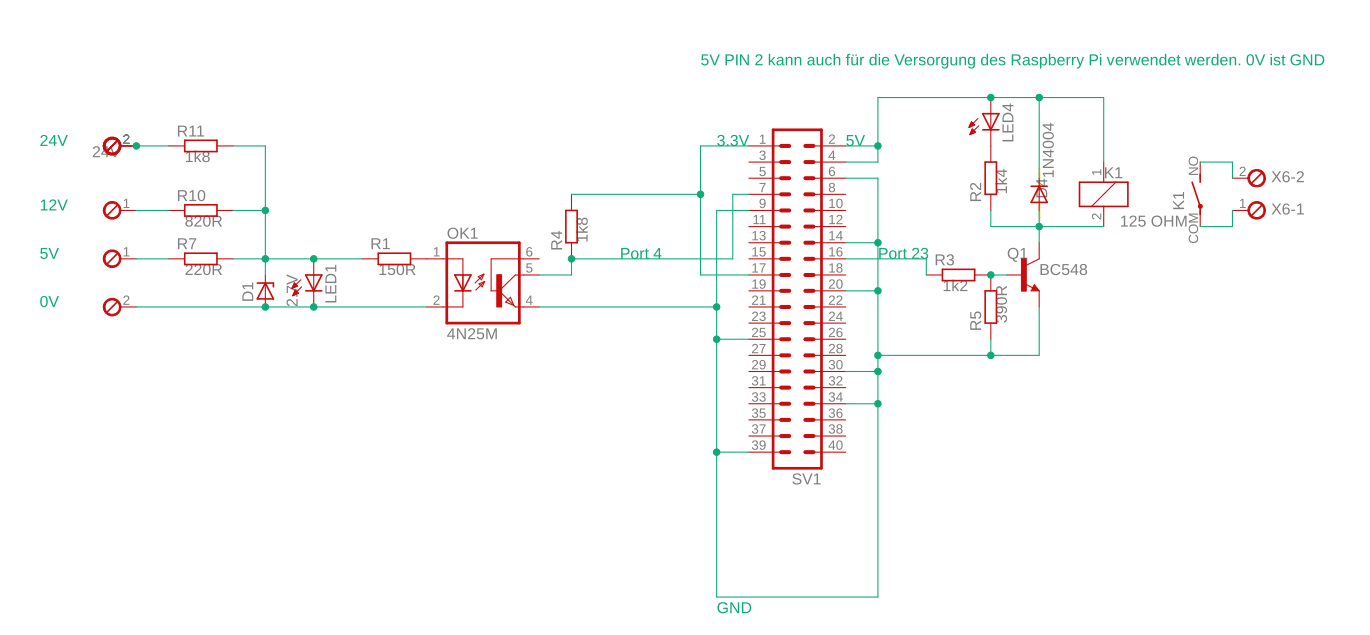

IO Schaltplan Raspi

Der 40 polige Stecker "Pfostenstecker 40pol" wird ueber Flachbandkabel mit "Pfostenbuchse 40pol" mit dem Raspberry pi 40 pol. Port stecker verbunden.
Die Belegung ist identisch mit dem Port Stecker auf der Raspberry Platine.
Die 5V Anschluesse PIN2 und 4 koennen als Versorgung für den Raspberry verwendet werden. Man braucht dann nicht den Mikro USB Stecker, allerdings ist hier keine Kurzschlussabsicherung
es sei denn man baut eine entsprechende Sicherung ein.
Das 3.3V Potential darf nur gering belastet werden. Das ist bei der Beschaltung der Ports zu beruecksichtigen !!
Das 5V Potential darf so hoch belastet werden, wie es die Versorgung des 5V Netzteils hergibt wenn das 5V Netzteil an PIN 2 und 4 angeschlossen wird, nicht aber wenn die Versorgung über das Verbindungskabel vom Raspberry kommt !!..
Pinbelegung des Rspberry Pi ...
